設備功用
用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇前后門板的一次性沖孔、成型。
作業原理
通過機械手實現自動上料，通過集成沖孔/數控沖孔/激光切割的方式，實現門板孔位以及斬角的成型，通過580輥軋成型的方式，實現兩側邊框的一次性成型，通過液壓翻邊的方式，實現上下兩頭的成型，同時整線采用PLC控制系統，確保各個節拍的完美契合。
產品特色
● 全自動化作業，一鍵啟關，一個普工即可操作，后續還可按需配置電腦下單軟件，實現辦公室下單，操作方便，自動化程度高；
● 全部工序均可在線上完成，無需額外的周轉空間及周轉怠工，最大化生產效率及場地利用；
● 流水線作業，批量生產，對于量產標門具有很高的生產效率，同時還能實現部分折彎方式無法實現的框型，適用性廣；
組合方案
1、組合沖床+前板/后板獨立生產流水線
（1）產品圖片（缺圖，需要替換）

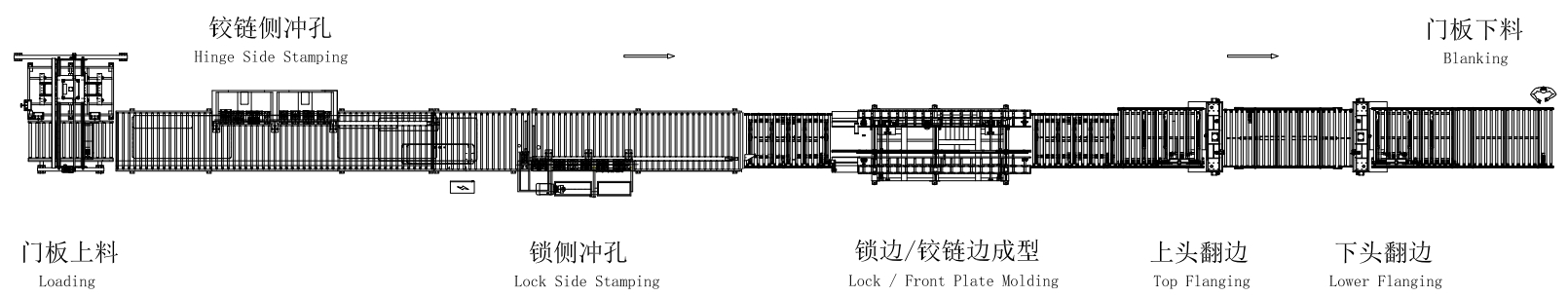

（2）生產流程
（3）方案優勢
● 組合沖床方式，一體成型，生產效率快，同時可進行拉伸孔成型；
● 前后板各自一條線，最大化生產效率；
（4）技術參數
技術參數 | 參考指標 |
進料板厚 | （0.5-1.0）mm，根據客戶需求定制 |
進料板寬 | （400~1200）mm，根據客戶需求定制 |
生產速度 | （30-40）S/P |
總功率 | 30-80kw，視產品配置而定 |
控制系統 | 臺達/西門子（可選） |
2、組合沖床+前后板一機生產流水線

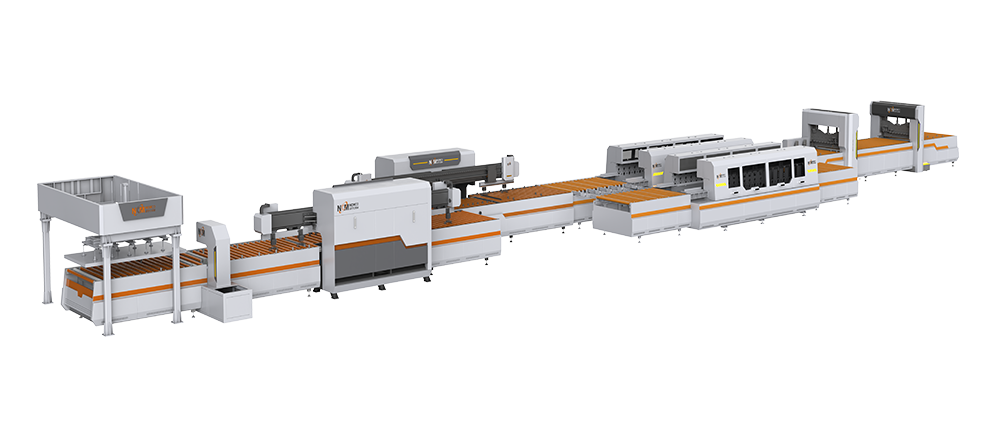

（1）產品圖片

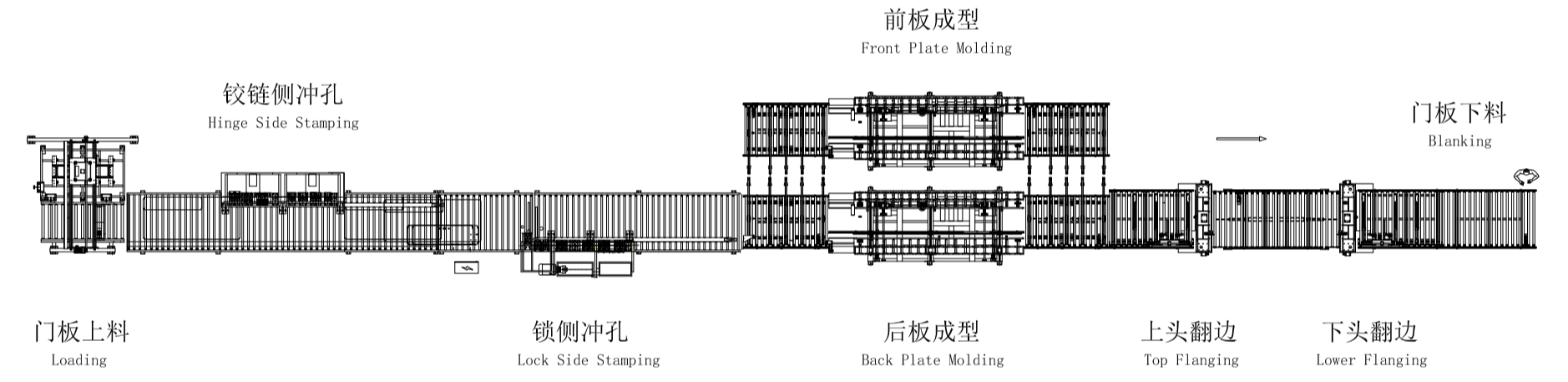

（2）生產流程
（3）方案優勢
● 組合沖床方式，一體成型，生產效率快；
● 前后板一機生產，成本低，前期投入少；
（4）技術參數
技術參數 | 參考指標 |
進料板厚 | （0.5-1.0）mm，根據客戶需求定制 |
進料板寬 | （400~1200）mm，根據客戶需求定制 |
生產速度 | （30-40）S/P |
總功率 | 30-80kw，視產品配置而定 |
控制系統 | 臺達/西門子（可選） |
3、激光切割+前板/后板獨立生產流水線

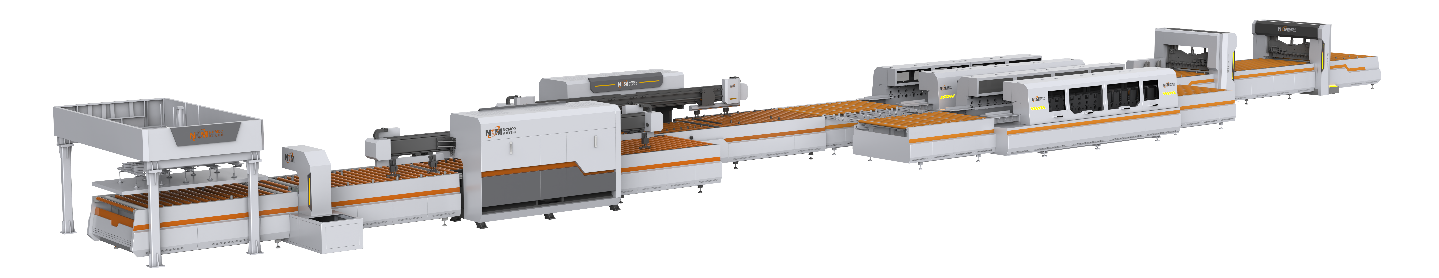

（1）產品圖片
（2）生產流程
（3）方案優勢
● 激光切割，無需模具，適用性廣；
● 前后板各自一條線，最大化生產效率；
（4）技術參數
技術參數 | 參考指標 |
進料板厚 | （0.5-1.0）mm，根據客戶需求定制 |
進料板寬 | （400~1200）mm，根據客戶需求定制 |
生產速度 | （30-40）S/P |
總功率 | 30-80kw，視產品配置而定 |
控制系統 | 臺達/西門子（可選） |
4、激光切割+前后板一機生產流水線
（1）產品圖片
（2）生產流程
（3）方案優勢
● 激光切割，無需模具，適用性廣；
● 前后板一機生產，成本低，前期投入少；
（4）技術參數
技術參數 | 參考指標 |
進料板厚 | （0.5-1.0）mm，根據客戶需求定制 |
進料板寬 | （400~1200）mm，根據客戶需求定制 |
生產速度 | （30-40）S/P |
總功率 | 30-80kw，視產品配置而定 |
控制系統 | 臺達/西門子（可選） |
細節展示

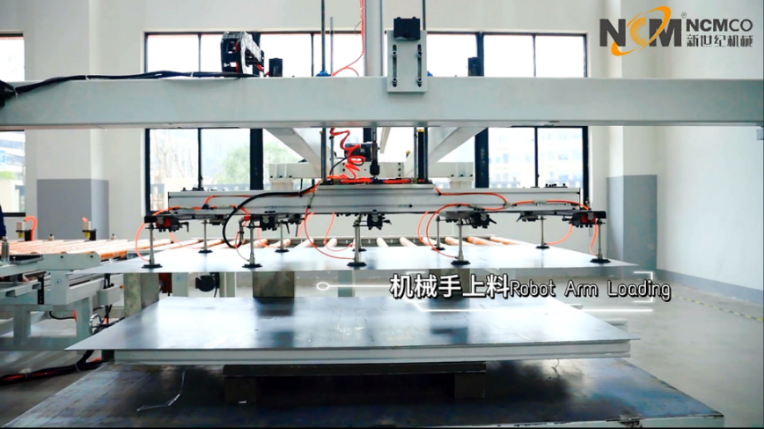

1、上料機械手（選配）：用于門板板料的自動化上料；
● 替代傳統的人工上料方式，節省人工投入；
● 采用吸盤方式上料，上料平穩；

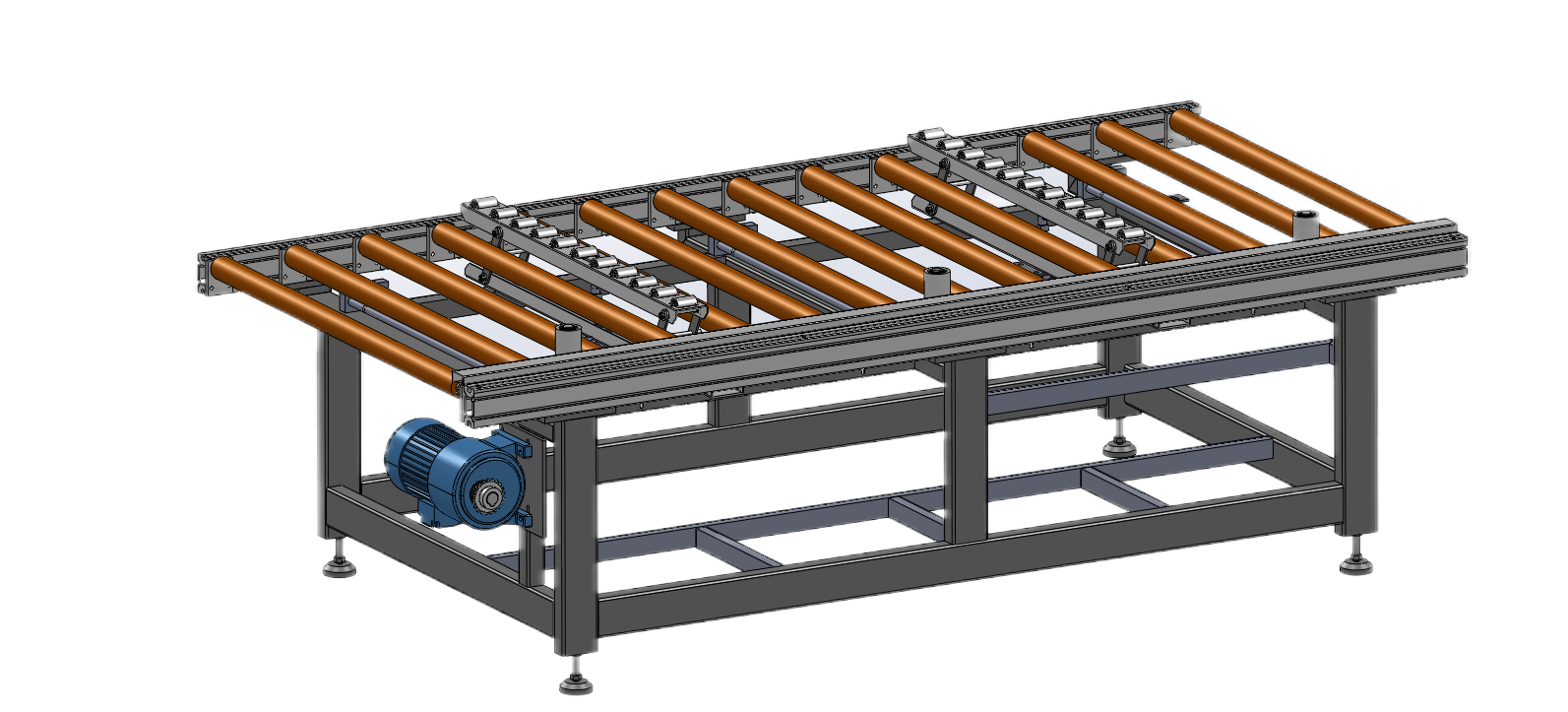

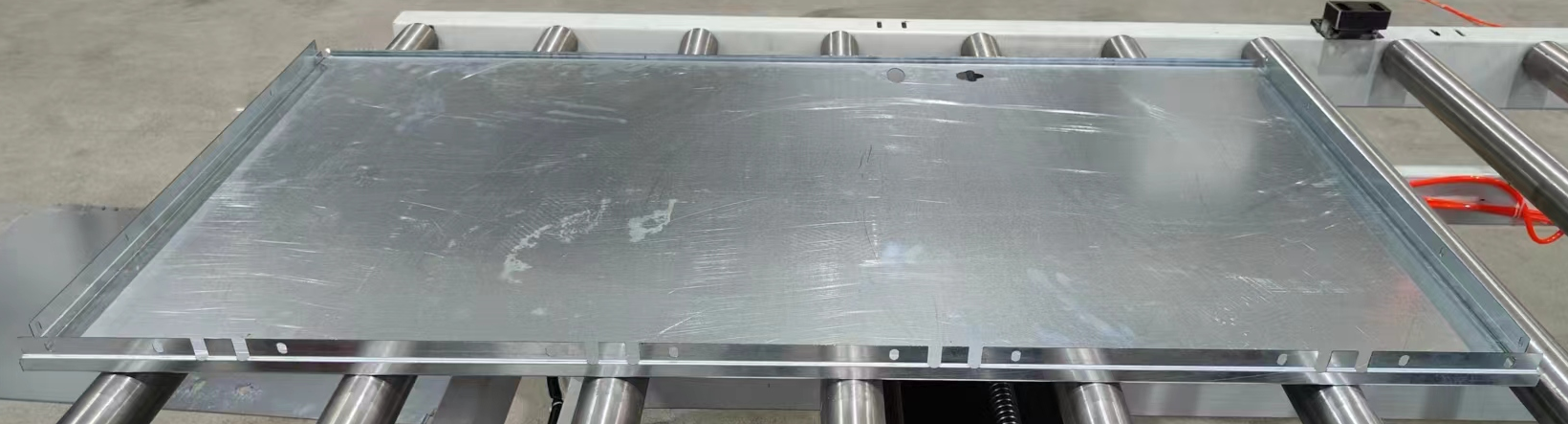

2、滾筒輸送架：用于門板生產全線的輸送
● 采用伺服電機，可確保平穩運行/抗干擾和多種控制模式；
● 滾筒采用優質材質（橡膠、硅膠、聚氨酯）能夠起到靜音減噪、承重性強、運行平穩、耐磨損；
● 機身采用“拉焊”工藝，進一步提高機身各連接處的穩定性和提高使用壽命；

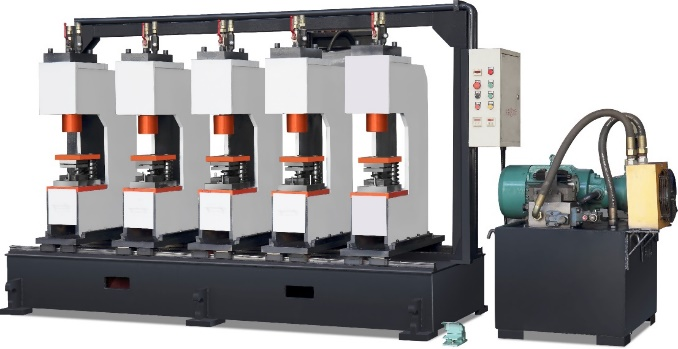

3、NCM-168 多功能組合沖床（可選）：用于門板鉸鏈/鎖側邊框孔位以及斬角的成型
● 可按需選配數量，實現各類不同門板邊框的組合成型；
● 詳情可查看對應單機頁

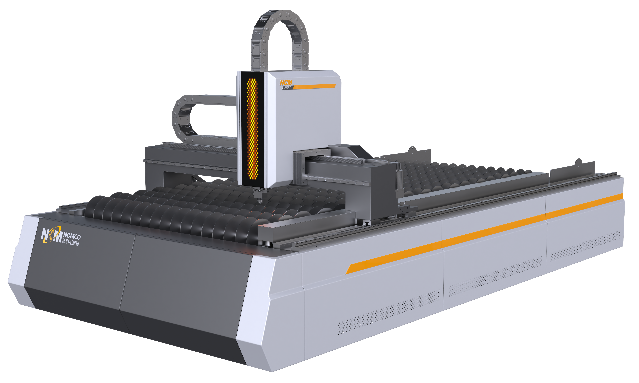

4、NCM-JG 光纖激光切割機（可選）：用于門板鉸鏈側/鎖側邊框孔位以及斬角的成型
● 可按需選配數量，實現各類不同門板邊框的組合成型；
● 詳情可查看對應單機頁

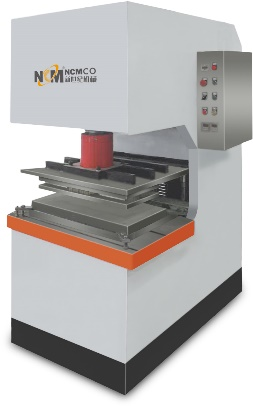

5、NCM-169 單頭組合沖床（選配）：用于門板貓眼孔或者特殊孔位的輔助成型
● 可按需選配數量，實現各類不同門板邊框的組合成型；
● 詳情可查看對應單機頁
6、沖孔機械手：用于門板集成沖孔時的定位以及送料/取料
● 氣動夾板，牢固且不會損壞門板表面
● 自動送料，自動取料，精準定位，無需人為干預

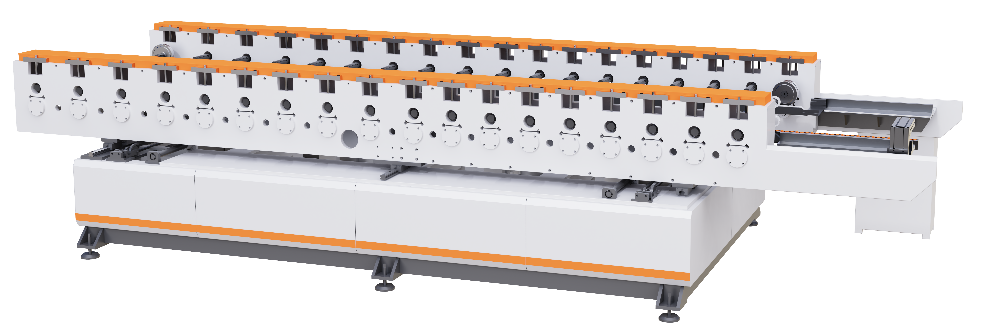

7、NCM-580 門板成型機：用于門板鎖邊/鉸鏈邊的輥軋成型，輔助折彎成型使用
● 可按需選配數量，實現各類不同門板邊框的組合成型；
● 詳情可查看對應單機頁

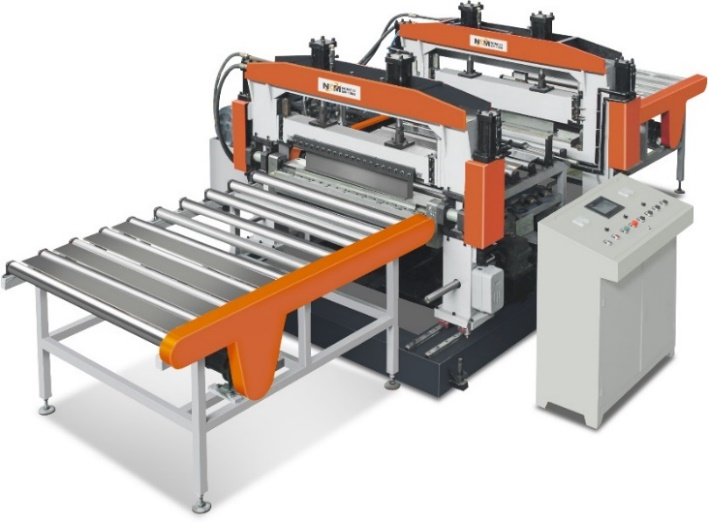

8、NCM-110 液壓翻邊機：用于門板上下兩頭的翻邊
● 可按需選配數量，實現各類不同門板邊框的組合成型；
● 詳情可查看對應單機頁

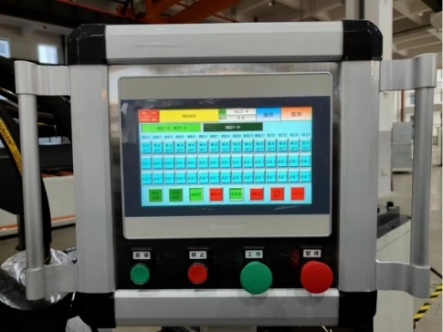

9、電控系統：整條流水線的控制系統，可按需設置生產方式以及控制設備運行；
● 整線通過各類輸送裝置實現工序的串聯，并經由PLC控制系統統一控制；
● 整線串聯，一鍵操作，操作方便，對工人技能需求低；
● 可預設生產方式，變動靈活，適用各類生產需求；
隨機資料及隨機附件
1、隨機資料
序號 | 名稱 | 數量 | 備注 |
1 | 發貨清單 | 1份 | |
2 | 驗收?qǐng)?bào)告 | 1份 | |
3 | 使用說明書 | 1套 | |
4 | 電氣原理圖 | 1套 |
2、隨機附件
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | O型圈 | 16*3.1 | 5只 | |
2 | O型圈 | 20*3.1 | 5只 | |
3 | O型圈 | 30*3.1 | 5只 | |
4 | O型圈 | 32*3.1 | 5只 | |
5 | 開口扳手 | 13-16 | 1把 | |
6 | 開口扳手 | 16-18 | 1把 | |
7 | 活動扳手 | 12*300 | 1把 | |
8 | 內六角扳手 | 1.5-10# | 1套 | |
9 | 外六角扳手 | 6-24# | 1套 | |
10 | 十字螺絲刀 | 1把 | ||
11 | 內六角扳手 | 12# | 1把 | |
12 | 小一字螺絲刀 | 1把 |
用戶方應給予的配合
1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。
2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。
3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。
4、環境濕度：相對濕度 20～80%RH(非冷凝)。
5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。
6、少灰塵、無有害及腐蝕性氣體的環境。
7、設備工作時禁止斷電，并保持電壓穩定。
